一種轉輪除濕機專用型材結構的制作方法

　　本實用新型涉及型材技術領域，具體為一種轉輪除濕機專用型材結構。

　　背景技術：

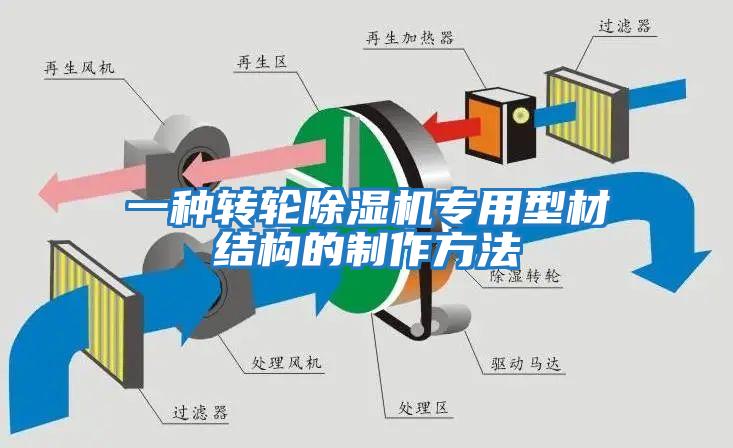

　　轉輪除濕機是一種較為常見的空氣除濕設備，屬于空氣處理裝置的一種。由于轉輪除濕機對空氣溫度和相對濕度需要滿足一定的要求，其除濕性能才能更好地發揮，因此在轉輪除濕機內設有加熱裝置和制冷裝置來對空氣進行加熱和降溫，因此轉輪除濕機對于保溫性能有一定的要求。傳統的轉輪除濕機支撐框多由普通的槽鋼或方鋼組成，其不僅不利于安裝，而且保溫效果也不好。

　　為此，我們推出一種轉輪除濕機專用型材結構來解決上述問題。

　　技術實現要素：

　　本實用新型的目的在于提供一種轉輪除濕機專用型材結構，以解決上述背景技術中提出的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種轉輪除濕機專用型材結構，包括第一支撐部和第二支撐部，所述第一支撐部和第二支撐部均呈直角狀，所述第一支撐部的兩個邊長度相同，所述第二支撐部的兩個邊長度也相同，所述第一支撐部和第二支撐部的連接處均設有連接板，且連接板位于第一支撐部、第二支撐部的內側，所述連接板呈l形，所述連接板的一端與第一支撐部固定連接，且連接板的另一端與第二支撐部固定連接，所述第一支撐部靠近連接板的一端均設有卡齒，所述第二支撐部靠近連接板的一端均設有向內彎折的凸起，所述第二支撐部的直角彎處設有第三支撐部，且第三支撐部也呈直角狀。

　　此項設置通過采用由直角狀的第一支撐部和第二支撐部組成的管狀物來作為轉輪除濕機的外支撐框，在第一支撐部和第二支撐部的連接處設有由連接板、卡齒以及凸起構成的卡槽，可以用來對外保溫板進行固定，安裝方便、連接緊密、保溫效果好，通過第三支撐部來對內側保溫板或固定框進行固定，固定方便，第一支撐部和第二支撐部一體成型，第三支撐部焊接在第二支撐部上，整體結構緊湊、牢固度高。

　　優選的，所述第一支撐部的邊長大于第二支撐部的邊長。

　　優選的，所述第一支撐部和第三支撐部的直角彎處均經過倒角處理。

　　與現有技術相比，本實用新型的有益效果是：本實用新型通過采用由直角狀的第一支撐部和第二支撐部組成的管狀物來作為轉輪除濕機的外支撐框，在第一支撐部和第二支撐部的連接處設有由連接板、卡齒以及凸起構成的卡槽，可以用來對外保溫板進行固定，安裝方便、連接緊密、保溫效果好，通過第三支撐部來對內側保溫板或固定框進行固定，固定方便，第一支撐部和第二支撐部一體成型，第三支撐部焊接在第二支撐部上，整體結構緊湊、牢固度高。與傳統的轉輪除濕機用型材結構相比，本實用新型支撐強度，且隔溫效果以及密封效果好，可保證轉輪除濕機的使用效果。

　　附圖說明

　　圖1為本實用新型的結構示意圖。

　　圖中：1、第一支撐部；11、卡齒；2、第二支撐部；21、凸起；3、連接板；4、第三支撐部。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　請參閱圖1，本實用新型提供了一種轉輪除濕機專用型材結構，包括第一支撐部1和第二支撐部2，所述第一支撐部1和第二支撐部2均呈直角狀，所述第一支撐部1的兩個邊長度相同，所述第二支撐部2的兩個邊長度也相同，所述第一支撐部1和第二支撐部2的連接處均設有連接板3，且連接板3位于第一支撐部1、第二支撐部2的內側，所述連接板3呈l形，所述連接板3的一端與第一支撐部1固定連接，且連接板3的另一端與第二支撐部2固定連接，所述第一支撐部1靠近連接板3的一端均設有卡齒11，所述第二支撐部2靠近連接板3的一端均設有向內彎折的凸起21，所述第二支撐部2的直角彎處設有第三支撐部4，且第三支撐部4也呈直角狀。

　　具體的，所述第一支撐部1的邊長大于第二支撐部2的邊長。

　　具體的，所述第一支撐部1和第三支撐部4的直角彎處均經過倒角處理。

　　本實用新型通過采用由直角狀的第一支撐部1和第二支撐部2組成的管狀物來作為轉輪除濕機的外支撐框，在第一支撐部1和第二支撐部2的連接處設有由連接板3、卡齒11以及凸起21構成的卡槽，可以用來對外保溫板進行固定，安裝方便、連接緊密、保溫效果好，通過第三支撐部4來對內側保溫板或固定框進行固定，固定方便，第一支撐部1和第二支撐部2一體成型，第三支撐部4焊接在第二支撐部2上，整體結構緊湊、牢固度高。

　　盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

　　技術特征：

　　1.一種轉輪除濕機專用型材結構，包括第一支撐部（1）和第二支撐部（2），其特征在于：所述第一支撐部（1）和第二支撐部（2）均呈直角狀，所述第一支撐部（1）的兩個邊長度相同，所述第二支撐部（2）的兩個邊長度也相同，所述第一支撐部（1）和第二支撐部（2）的連接處均設有連接板（3），且連接板（3）位于第一支撐部（1）、第二支撐部（2）的內側，所述連接板（3）呈l形，所述連接板（3）的一端與第一支撐部（1）固定連接，且連接板（3）的另一端與第二支撐部（2）固定連接，所述第一支撐部（1）靠近連接板（3）的一端均設有卡齒（11），所述第二支撐部（2）靠近連接板（3）的一端均設有向內彎折的凸起（21），所述第二支撐部（2）的直角彎處設有第三支撐部（4），且第三支撐部（4）也呈直角狀。

　　2.根據權利要求1所述的一種轉輪除濕機專用型材結構，其特征在于：所述第一支撐部（1）的邊長大于第二支撐部（2）的邊長。

　　3.根據權利要求1所述的一種轉輪除濕機專用型材結構，其特征在于：所述第一支撐部（1）和第三支撐部（4）的直角彎處均經過倒角處理。

　　技術總結本實用新型公開了一種轉輪除濕機專用型材結構，包括第一支撐部和第二支撐部，所述第一支撐部和第二支撐部均呈直角狀，所述第一支撐部的兩個邊長度相同，所述第二支撐部的兩個邊長度也相同，所述第一支撐部和第二支撐部的連接處均設有連接板，且連接板位于第一支撐部、第二支撐部的內側，所述連接板呈L形，所述連接板的一端與第一支撐部固定連接，且連接板的另一端與第二支撐部固定連接，所述第一支撐部靠近連接板的一端均設有卡齒，所述第二支撐部靠近連接板的一端均設有向內彎折的凸起。與傳統的轉輪除濕機用型材結構相比，本實用新型支撐強度，且隔溫效果以及密封效果好，可保證轉輪除濕機的使用效果。技術研發人員：邢效東;邢亞飛;李相飛受保護的技術使用者：江蘇安迪盛空氣處理設備有限公司技術研發日：2019.07.09技術公布日：2020.04.14
